D3 Kasa Aux Kablo Uygulaması Resimli

Arkadaşlar öncelikle Varsa U şeklindeki teyp sökme aparatı veya 4 adet kalın çivi tornavida şiş ve benzeri bir aletle teybimizi konsoldan söktükten sonra Öncelikle mevcut elektrik kablolarını sökmeden (sökersek teyp kilit kodu isteyebilir bilmiyorsak sorun olmasın) sadece resimdeki boş olan yere anlatacağım şekilde kabloları takın.

Öncelikle bize bir tarafı 3.5 mm stereo jack lı kablo lazım
Bu kablonun diğer ucundada fiş varsa keselim ve kesilen yerde bazılarında 2 adet sağ sol hoparlör uçları 2 adetde şase olur bazılarındada en dışta kople çoklu telle şase ve içinde 2 adet sağ sol hoporlör uçları olur
Çift şaseli olan kabloda şaseleri birleştireceğiz.

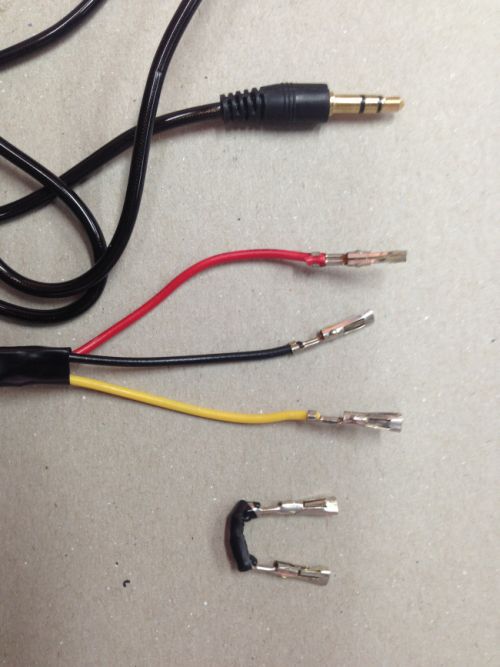

Ve bu birleşme sonucunda kablomuzda 3 adet ucumuz olacak bu uçlara ben bilgisayar Power hdd ve cd romlara takılan soketlerin içini bozarak bu soketleri biraz penseyle ezip teybin girişine göre şeklini ayarladım taktım Sizde bunlardan yapabilirsiniz.

1 numaralı resimde gördüğümüz şemada öncelikle DATA OUT ve DATA IN Girişlerini birbirine köprü yapıp birleştirelim Sonra Kablonun canlı ucunun birini sağ sol farketmez AF-R Diğer ucunu AF-L yazan yere takınız son olarak kalan şase ucunuda ortada kalan AF girişine takarak en son taktığımız bu kabloyu ucundan çektiğimizde yerlerinden çıkmaması için teybimizin üzerindeki orjinal kablolarına izole bantla sabitleyelim ve kablonun fişli ucunu arkadan ben direksiyonun altında bir boşluk bulup ordan aşağıya sarkıtıp vitesin ordaki boşuğa koydum ve en son teybimizi konsola geri takalım.

Şimdi teybimizin üzerindeki MEDİA tuşuna 2 kez basınca teyp ekranında AUX yazdığını göreceksiniz
Artık bundan sonra iş size kalmış elimizdeki bu 3.5 mm stereo jak fişi ister cep telefonunuza takıp isterseniz tablet ipad veya mini mp3 çalar gibi kulaklık girişi olan çeşitli cihazlara takarak müzik dinlemenin keyfini çıkartabilirsiniz
Hayırlı yolculuklar dileriz.

Bilgi icin tesekkürler

Detaylı bir anlatım olmus. Teşekkürler.

Teşekkürler ama ne yalan soyleyeyim hic anlamadim buradaki ustalar yapamayacaklarini soylerse hemen bu sayfayi acip okutucam

bilgi paylaşımı için teşekkürler

@sukru56
Evet elektronikten anlamıyorsan anlamaman çok normal ama dediğin gibi bölgendeki elektronikçiler biz bilmiyoruz yapmadık yapamayız derlerse aç bu sayfayı okut ne kadarda bilmeselerde onlar anlarlar diye düşünüyorum olmadı bana telefon açtır telefonla anlatırım

ellerinize sağilık.hanefi kardeşimiz de yapmıştı aynısını.

@www.akdenizelektronik.org cok teşekkürler

Arkadaşlar bu gün D3 kasada AUX moduna usb disk ilave ederek çalıştırdım
fakat devre şuan için aracın el fireni yanında boşta test ediyorum
flash diski tamamen devreden cekmediğiniz sürece aracı stop edip çalıştırdığımızda şarkılar en son kaldığı yerden başlıyor
Uyguladığım devreyi aracın neresine montelesem diye düşünüyorum
tamamen bittiğinde sizlerle resmini paylaşırım

Valla emin olun merakla bekliyo olacak herkes

@Fethi KORKUT
Evet devreyi geliştirmeye devam edeceğim
bir sonraki çalışmam direksiyondan sesi kısıp açma devam ediyor sorun yokta
usb üzerinden müzik dinlerken şimdilik direksiyondan bir sonraki şarkıya geçemiyoruz
Bu sorunuda çözüp usb dinlerken bir sonraki müzik dosyasına direksiyondan geçmeyi çalıştırmaya çalışacağım

Valla supersin salih abi. Eline koluna emeğine sağlık.

salih abi emeğine sağlık ben bununla bayağı bi uğraştım benim araç d1 en son teybin sigortası patlayınca bıraktım şase yaptırmıştım. bu iş olmayacak herhalde deim bide birileri teypte o özellik olması lazım falan dedi. şimdi tekrar düşündüm de özellik olmasa soketler olmazdı. ve bişey fark ettim DATA-in ve DATA-out kısımlarını ben kısa devre yapmadım bu bilgiler ışığında gaza geldim en kısa zamanda tekrar deneyecem ve açtığım başlıkta bende sonucu paylaşacam abi.

Bilgi çok işime yaradı sağolasın

Kolaylıklar diliyorum D3 kasa dobloma usb için biraz araştırma yaptım dışardan usb çalıştıran cihaz almak yerine kendim yapayım diye. Bilgisayar kasasından usb aparatını kablosuyla birlikte söktüm elektrik ve şase uçlarını buldum ama ses alamadım. Benim atladığım bir yermi var köprü atmam gereken biryer mi var.
Aux kablosu bağladım kullanıyorum ama usb bağlamak istiyorum yardımcı olurmusunuz.

Teybin usb okumasi icin teybin ic bordunda usb ukuyucu entegre devre olmasi lazim pc kasasindan usb sokmek yerine piyasada satilan ucuz usb calarkardan 1adet satin alip bozarak usb takikan dipleyli bolumun aux girisine teyp arkasindan cikarttigin aux kablosunu takarsan usb uzerinden flash diskle mp3 dinleyebilirsin

peki bu dediğinizi bir aparat olarak üretim yapabilirmisiniz? tak kullan şeklinde hem aux,hem usb portu olarak.Yada tek usb , aux olarak

@xxcarsixx
Üretim yapmaya gerek yok zaten ucuz fiyata piyasada çok var

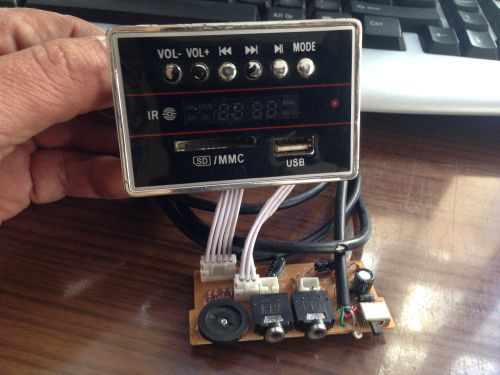

onlardan alıp resimdeki gibi söküp dış kasasını ve hoporlörlerini devreden çıkartacaksın
bu devre 5volt ile çalışır bunuda cep telefonu şarzı için çakmak 5v usb dönüştürücüler var bunlardan aracın çakmak girişinden elektriği alabilirsin
Sonra bu devreyi kendin bir küçük plastik kutu içine koyarak veya vbu şekilde usb kısmı sana yakın olacak şekilde aracın bir yerine gizleyip daha önce aracın orjinal teybinin arkasından çıkarttığın aux kablosunuda bu ürüne takarak aracında usb üzerinden müzik dinlemenin keyfini çıkartabilirsin.

Salih abi bu dediğin d2 orjinal teybine yapilabilrmi

@b_ates27
d2 olmuyor çok denedim. ancak çok nadirde olsa bazı d2 teyplerinde aux yazısı menüsü var, eğer öyle ise yapılabilir bi ihtimalde olsa.
